PRODUZIONE DESCRPTION

principio di funzionamento

Quando una tensione si applica fra le due scosse elettriche fisse del corpo della resistenza, la posizione del contatto sul corpo della resistenza è cambiata da un sistema girante o scorrevole e una posizione fissa del contatto può essere ottenuta fra il contatto mobile ed il contatto fisso. tensione di relazione. Principalmente è usata come divisore di tensione, che è che il potenziometro è un elemento del quattro-terminale. I potenziometri stanno facendo scorrere basicamente i reostati. Ci sono parecchi stili. Sono utilizzati generalmente nei commutatori del volume dell'altoparlante e nell'adeguamento di potere della testa del laser. I potenziometri sono un componente elettronico regolabile. Consiste di un corpo resistente e di un sistema girante o scorrevole. Quando una tensione si applica fra le due scosse elettriche fisse del corpo della resistenza, la posizione del contatto sul corpo della resistenza è cambiata da un sistema girante o scorrevole e fra il contatto mobile ed il contatto fisso, una posizione che è coerente con la posizione del contatto mobile può essere ottenuta. tensione di determinata relazione.

2
Metodo di nomina e d'etichettatura

(1) le regole di nomina di potenziometri sono le stesse di quelle delle resistenze, salvo che cominciano con la lettera W.

(2) metodo d'etichettatura del potenziometro: I potenziometri usano generalmente il metodo d'etichettatura diretto e le lettere ed i numeri sono usati sulle coperture del potenziometro per segnare il loro modello, potenza nominale, il valore della resistenza e la relazione fra il valore della resistenza ed angolo di rotazione, ecc. per esempio: PESO--Ⅱil potenziometro 1-1k-X è espresso come singolo tipo II del potenziometro del film del carbonio, il potere è 1W, il valore della resistenza è 1kΩ e la curva è lineare.

3
Cablaggio del metodo

Per i perni regolari dei potenziometri (o resistenze del regolatore, ecc.) (per esempio, un potenziometro con 3 perni), il valore della resistenza ad entrambe l'estremità è riparato ed il valore della resistenza del perno medio a qualsiasi perno dell'estremità è variabile;

È equivalente a dividere il potenziometro in due resistenze di serie dal perno medio ed il valore totale della resistenza di serie è riparato;

Di conseguenza, se è usata come resistenza variabile del divisore di tensione, un'estremità è collegata alla tensione in ingresso, l'estremità media è collegata all'uscita e l'estremità restante è collegata;

Se è usato come resistenza variabile, un'estremità è collegata alla tensione in ingresso, l'estremità media è collegata all'uscita ed il resto può essere lasciato il galleggiamento o essere collegato all'estremità media.

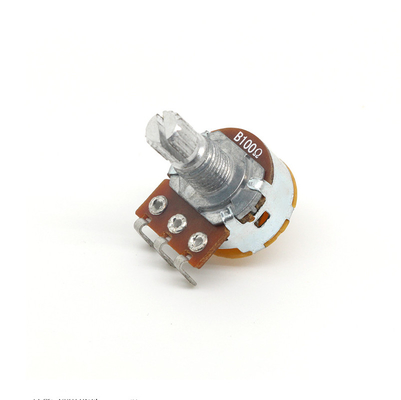

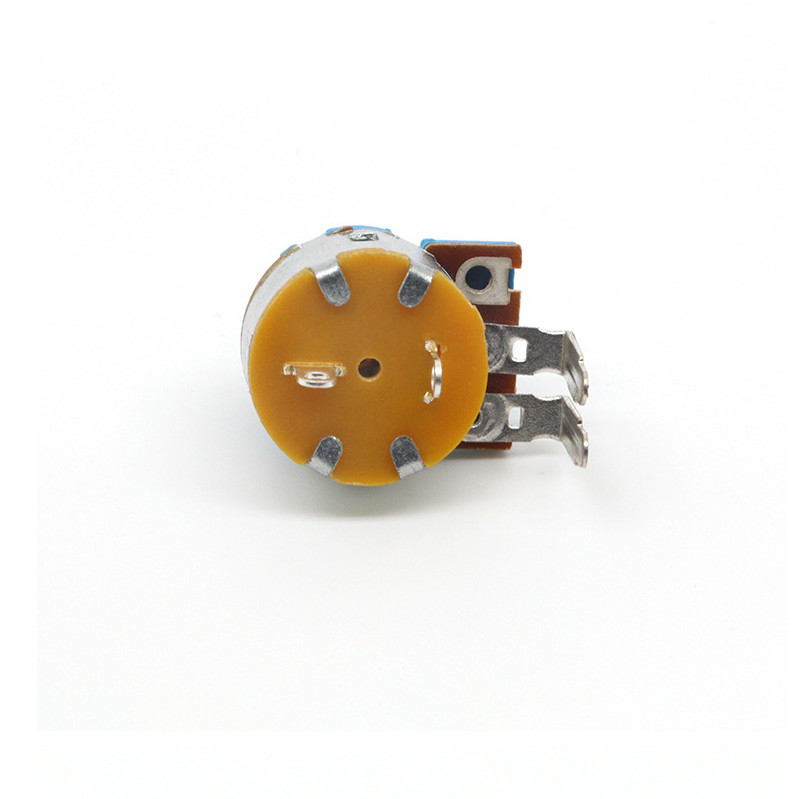

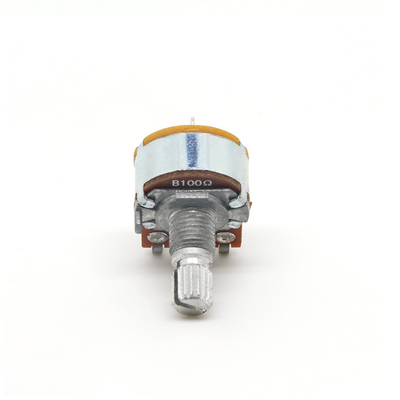

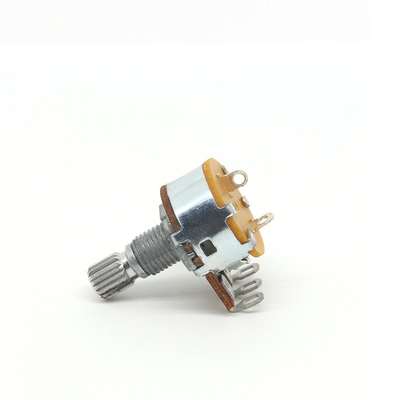

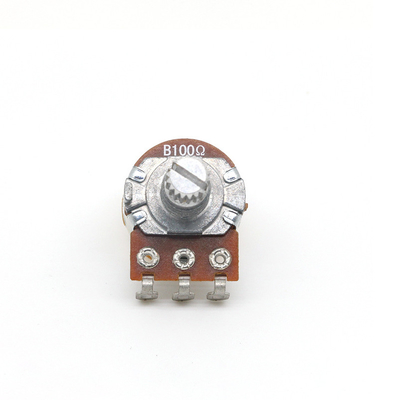

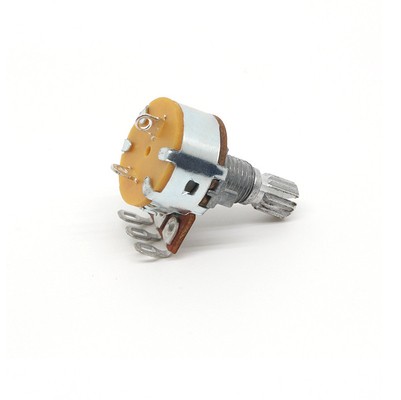

SPECIFICAZIONE





OGGETTI	SPECIFICAZIONE
Tecnologia	film del carbonio
Resistenza	5KΩ~10MΩ
Angolo rotazionale totale	300°±5°
Coppia di torsione rotazionale	20~200gf.cm
Forza del tappo di rotazione	7kgf.cm
Forza in opposizione	7kgf
resistenza totale	5kΩ~2MΩ
Tolleranza totale di resistenza	±20%
potere stimato	0.2w
Conicità di resistenza	, B
vita rotazionale	10000 cicli





STILE D'IMBALLAGGIO

---

WORKSHOP&FACTORY

---

Partner di cooperazione

---

---

Profilo aziendale

---

L'elettronica il Co., srl di Dongguan TianQian ha stabilito nel 2008, è specializzata nella progettazione, nello sviluppo e nella produzione delle componenti di alta precisione quale il potenziometro rotativo, scorrevoli il potenziometro, il pedale, il commutatore della banda, il commutatore di CA, il sensore, il codificatore, il commutatore di tatto ed i connettori. I prodotti sono ampiamente usati in accensione di Dimmable, miscelatore audio, elettrodomestici, automobile, multimedia, attrezzature di audio, strumento, giocattoli, modello di aviazione ed attrezzature di comunicazione. Abbiamo una superficie di 3.000 metri quadri della costruzione della fabbrica. I nostri membri del team di R & S hanno più di 20 anni di esperienza nell'industria componente. Per rispondere all'esigenza di alta qualità dai clienti mondiali, ampiamente utilizziamo le linee di produzione automatizzate che possono produrre più di 80% di capacità di produzione annuale. Prende l'orgoglio nel risultato che siamo stati il fornitore chiave di JVC, il fratello, IKEA, Midea, Microsoft, Honeywell, Sennheiser, Primax e GGEC… ecc. Con i principi coerenti «eccellenza di sforzo» & «assicurazione di qualità» di impresa, speriamo che entrambi i partiti possano stabilire una relazione del beneficio reciproco e creare una situazione vantaggiosa per tutti.
