Dettagli:
|
Resistenza totale: | 5K~1M | Tolleranza rotazionale totale: | ±20% (più di 1MΩ±30%) |
---|---|---|---|
potere stimato: | B: 0.08W all'infuori della B: 0.04W | Tensione di Max.operating: | B: CA 150V all'infuori della B: CA 100V |
Conicità di resistenza: | , B, C | Resistenza di isolamento: | più di 50MΩ a CC 500V |
Errore del gruppo: | Per controllo del volume -40~0dB≤3dB | Vita rotazionale: | 15000 cicli |
Clicchi la coppia di torsione: | 5-30m N.m (50~300gf.cm) | Applicazione: | Volume sonoro, equalizzatore |
Evidenziare: | Pin del potenziometro 3 di 12mm A10k,3 audio vaso della conicità di Pin 500k,potenziometro del ceppo 500k di 12mm |

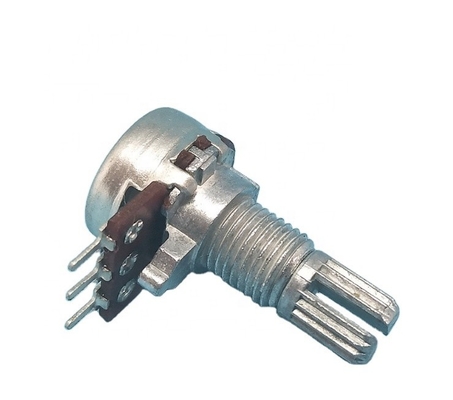

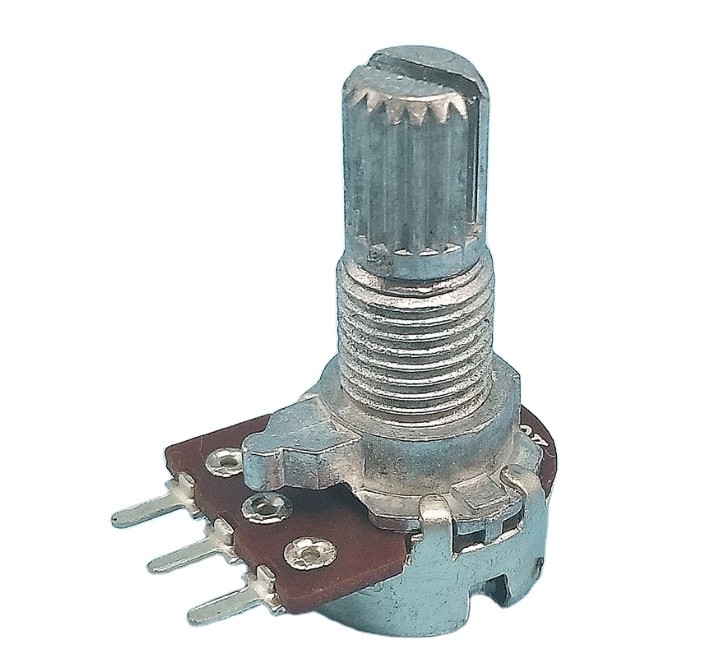

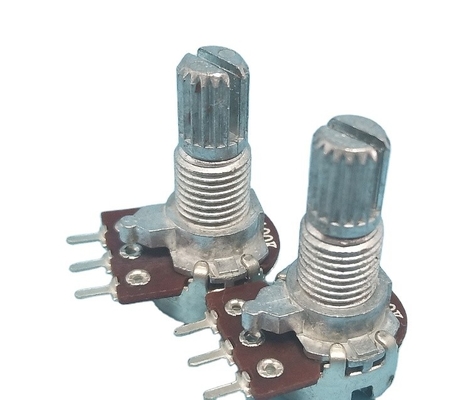

potenziometro rotativo del perno del diametro 3 di 12mm singolo per l'amplificatore audio, controllo dell'audio attrezzatura
Descrizione di prodotto
Il potenziometro è un elemento della resistenza che ha tre estremità principali ed il valore della resistenza può essere regolato secondo certa legge del cambiamento. Un potenziometro consiste solitamente di un corpo della resistenza e di una spazzola smontabile. Quando la spazzola si muove lungo la resistenza, il valore o la tensione della resistenza è ottenuto all'uscita che è collegata con lo spostamento.
Il potenziometro può essere utilizzato come un elemento del tre-terminale o elemento del due-terminale. Gli ultimi possono essere considerare come una resistenza variabile, perché il suo ruolo nel circuito è di ottenere e la tensione in ingresso (tensione applicata) in una determinata relazione con la tensione in uscita, cosiddetto potenziometro.
Disegno del prodotto
Specificazione
oggetto
|
valore
|
Number di modello
|
R1210N
|
Tipo
|
Potenziometro rotativo
|
Luogo d'origine
|
La Cina
|
|
Guangdong
|
Marca commerciale
|
TQ
|
Tecnologia
|
Film del carbonio
|
Resistenza
|
5KΩ~1MΩ
|
Tolleranza di resistenza
|
±20% (più di 1MΩ±30%)
|
Potere stimato
|
Conicità B: 0.08W, altri: 0.04W
|
Tensione massima di funzionamento
|
B: CA 150V all'infuori della B: CA 100V
|
Temperatura di funzionamento
|
-10°C a +70°C
|
Marca
|
Potenziometro rotativo
|
Imballaggio
|
Bordo della fibra di vetro, metallo
|
Potere (watt)
|
Conicità B: 0.08W, altri: 0.04W
|
Tolleranza
|
±20%
|
Tipo di adeguamento
|
Adeguamento superiore del dito
|
Diametro
|
12mm
|
Lunghezza
|
15mm
|
Montaggio del tipo
|
Perno del PC
|
Termine
|
PWB
|
Pacchetto/caso
|
Contenitori e cartoni di bolla
|
Costruito in commutatore
|
Nessuno
|
Coefficiente di temperatura
|
0,005
|
Rotazione
|
300°±5°
|
Materiale resistente
|
Carbonio
|
Stile di termine
|
Pin del PC
|
Tipo dell'azionatore
|
Giro
|
Lunghezza dell'azionatore
|
15mm
|
Diametro dell'azionatore
|
0,236" (6.00mm)
|
Imbussolare filo
|
M7 x 0,75
|
Dimensione dell'asse
|
0,236" (6.00mm)
|
Numero dei giri
|
1
|
Resistenza totale
|
5K~1M
|
Tolleranza rotazionale totale
|
±20% (più di 1MΩ±30%)
|
Potere stimato
|
B: 0.08W all'infuori della B: 0.04W
|
Tensione di Max.operating
|
B: CA 150V all'infuori della B: CA 100V
|
Conicità di resistenza
|
, B, C
|
Resistenza di isolamento
|
più di 50MΩ a CC 500V
|
Errore del gruppo
|
Per controllo del volume -40~0dB≤3dB
|
Vita rotazionale
|
15000 cicli
|
Imballaggio & consegna
Per assicurare meglio la sicurezza delle vostre merci, i servizi di imballaggio professionali, rispettosi dell'ambiente, convenienti ed efficienti saranno forniti.
1. Borse, contenitori di bolla, involucro di bolla, scatole, cartoni
2. Ogni cartone sarà identificato con l'etichetta originale per registrare gli oggetti nel cartone
3. Imballaggio originale, scatole taglienti ragionevoli per conservare trasporto
4. Le fatture sono disponibili
5. Fedex, UPS, trasporto online di DHL
UPS: lo speciale preciso per Nord America, ha bisogno di 3-5 giorni lavorativi
DHL: normalmente 3-5 business day hanno potuto raggiungere il vostro lato
FEDEX: normalmente 3-10 business day hanno potuto raggiungere gli Stati Uniti e l'europeo o dall'oceano & da aria
Servizio: DIA IL BENVENUTO A PER FARE TUTTE LE DOMANDE. Tutta l'indagine sarà risposta in 12 ore.
Applicazione
I potenziometri sono raramente direttamente quantità significative usate di controllo di potere (più di un watt o così). Invece sono usati per registrare il livello dei segnali analogici (per esempio audio attrezzatura dei controlli del volume) e come input di controllo per ottenere i circuiti elettronici. Per esempio, un regolatore della luminosità leggero utilizza un potenziometro per controllare la commutazione di un TRIAC e per controllare così indirettamente la luminosità delle lampade.
I potenziometri di preregolamento sono ampiamente usati in tutto elettronica dovunque gli adeguamenti debbano essere procedere a durante fabbricazione o l'assistenza.
i potenziometri Utente-attivati sono ampiamente usati come comandi dell'utente e possono controllare un'ampia varietà stessa di funzioni dell'attrezzatura. L'uso molto diffuso dei potenziometri in prodotti elettronici di consumo ora è diminuito negli anni 90, con i codificatori incrementali rotatori, i pulsanti up/down ed altri comandi digitali più comuni. Tuttavia rimangono in molte applicazioni, quali i controlli del volume e come sensori di posizione.
I prodotti sono ampiamente usati in: Internet delle cose, modello di aviazione, macchina di transazione di OA, perimetro del computer, giocattoli elettronici, gioco, immagine dell'automobile, macchine utensili, citofono, elettrodomestici, teatro domestico, illuminazione regolabile e attrezzatura medica, strumenti ed altri campi
Officina
Abbiamo un'officina abbastanza grande di produzione, compreso l'officina manuale e l'officina completamente automatizzata, manuale è responsabile di tutto il prodotto che prova, macchina è responsabile di produzione rapida, almeno 50.000 prodotti un il giorno
FAQ
1. Che cosa sono i metodi di segno del potenziometro?
Il potenziometro è una resistenza variabile utilizzata per divisione di tensione. Uno o due contatto smontabile del metallo è premuto strettamente contro il corpo esposto della resistenza. La posizione del contatto determina la resistenza fra tutta l'estremità del corpo della resistenza ed il contatto. Rapporto di tensione dell'input/output della stampa e la relazione del potenziometro lineare del centesimo di angolo di rotazione (relazione lineare) di manifestazione, potenziometro di funzione (manifestazione che curva relazione). Quando una tensione si applica fra i due contatti fissi del corpo della resistenza, la posizione del contatto sul corpo della resistenza può essere cambiata girando o facendo scorrere il sistema e una tensione che è collegata con la posizione del contatto mobile può essere ottenuta fra il contatto mobile ed il contatto fisso. Principalmente è usata come divisore di tensione, che è un potenziometro ed è un elemento del quattro-terminale. Un potenziometro è basicamente un reostato scorrevole. Ci sono parecchi stili, utilizzati generalmente nel commutatore del volume dell'altoparlante e dell'adeguamento di dimensione di potere della testa del laser. Un potenziometro è un componente elettronico che può essere regolato. Consiste di un corpo della resistenza e di un sistema girante o scorrevole.
2. Che cosa sono i metodi di segno del potenziometro?
Metodo del segno del potenziometro: il potenziometro utilizza generalmente il metodo diretto del segno, nell'alloggio del potenziometro con le lettere ed i numeri per segnare il loro modello, la potenza nominale, la resistenza, la resistenza e la relazione fra l'angolo. Per esempio: PESOⅱ - il potenziometro 1-1K-X è rappresentato come singolo tipo collegato del ⅱ del potenziometro del film del carbonio, potere è 1W, la resistenza è 1K ω, curva è diritto
3.What è un potenziometro regolabile?
Il potenziometro regolabile è un componente elettronico regolabile che consiste di un individuo e di un sistema girante o scorrevole. Sul corpo esposto della resistenza, uno o due contatto mobile del metallo è premuto strettamente e la posizione dei contatti determina il valore della resistenza fra qualsiasi estremità del corpo della resistenza ed i contatti. Quando una tensione si applica fra i due contatti fissi del corpo della resistenza, la posizione del contatto sul corpo della resistenza è cambiata girando o facendo scorrere il sistema e una tensione che è collegata con la posizione del contatto mobile può essere ottenuta fra il contatto girante ed il contatto fisso.
4. Che cosa fa la durata meccanica di un potenziometro la media?
La vita meccanica del potenziometro inoltre è chiamata indossa la vita, la durevolezza meccanica comunemente usata. La durevolezza meccanica è di indicare il potenziometro nelle condizioni di prova specificate, il numero totale di movimento affidabile del contatto mobile, «settimana» comunemente usata espressa. Il genere di vita meccanica e di potenziometro, la struttura, materiale e fare il mestiere è interessato, differenza è abbastanza grande.
