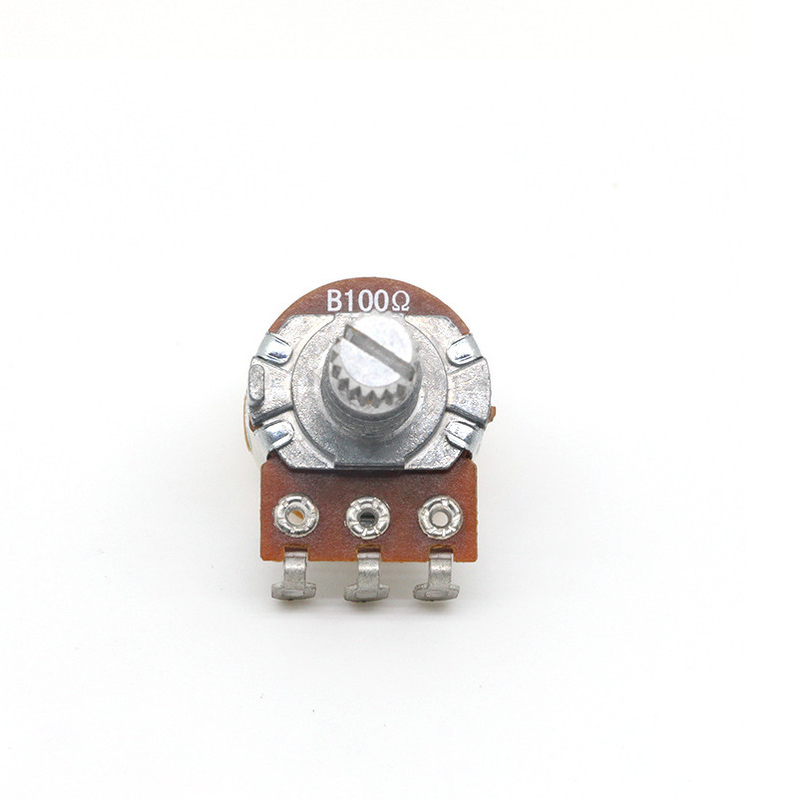

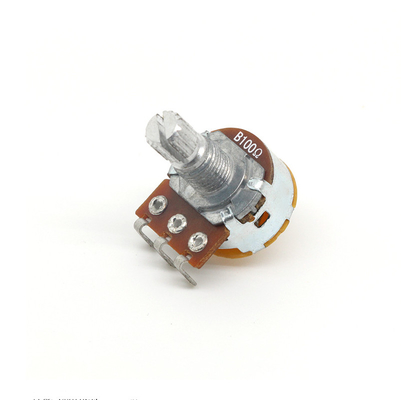

Descrizione di prodotto

Cablaggio del metodo

Per i perni regolari dei potenziometri (o resistenze del regolatore, ecc.) (per esempio, un potenziometro con 3 perni), il valore della resistenza delle due estremità è riparato ed il valore della resistenza del perno medio a qualsiasi perno dell'estremità è variabile;

È equivalente a dividere il potenziometro in due resistenze di serie dal perno medio ed il valore totale della resistenza di serie è riparato;

Di conseguenza, se è usata come resistenza variabile del divisore di tensione, un'estremità è collegata alla tensione in ingresso, l'estremità media è collegata all'uscita e l'estremità restante è collegata;

Se è usato come resistenza variabile, un'estremità è collegata alla tensione in ingresso, l'estremità media è collegata all'uscita ed il resto può essere lasciato il galleggiamento o essere collegato all'estremità media.

buon o cattivo giudizio

I requisiti principali del potenziometro sono: 1. Il valore della resistenza soddisfa le richieste.② Il contatto fra l'estremità scorrevole concentrare ed il corpo della resistenza è buono e la rotazione è regolare. Per i potenziometri con i commutatori, la parte del commutatore dovrebbe essere accurata, affidabile e flessibile. Di conseguenza, la prestazione del potenziometro deve essere controllata prima dell'uso.

(1) misura di valore di resistenza: In primo luogo, secondo il valore della resistenza del potenziometro da misurare, selezioni l'ingranaggio appropriato della resistenza del multimetro, misuri il valore della resistenza, cioè, il valore della resistenza fra le due conclusioni del CA e paragonilo al valore nominale della resistenza, per vedere se i due sono coerenti. Giri il contatto di scivolamento allo stesso tempo, il suo valore dovrebbe essere riparato. Se la resistenza è infinita, il potenziometro è danneggiato.

(2) poi misurare il contatto fra la sua estremità concentrare ed il corpo della resistenza, cioè, il valore di resistenza fra le due conclusioni di Poiché. Il metodo è che l'ingranaggio di ohm del multimetro è nella gamma appropriata. Durante il processo di misura, giri lentamente l'asse e presti attenzione alla lettura del multimetro. In condizioni normali, i cambiamenti della lettura uniformemente in una direzione. Cattivo guasto del contatto.

(3) quando gli scorrevoli concentrare dell'estremità alla prima estremità o all'estremità, il valore della resistenza dell'estremità concentrare e dell'estremità coincidente è 0 nelle circostanze ideali. Nella misura reale, ci sarà certo valore residuo (generalmente secondo il valore nominale, generalmente più di meno di 5Ω), è un fenomeno normale.

Specificazione

Imballaggio & consegna
